تتنوع أنواع أبواب الجراجات الأوتوماتيكية في مصر لتلائم اختلاف المساحات الإنشائية، وطبيعة الحركة المرورية، والاشتراطات المعمارية في المباني السكنية والتجارية. يعتمد الاختيار الهندسي السليم على دراسة اتجاه حركة الباب، والمساحات المتاحة في السقف والأكتاف الجانبية، والظروف البيئية المحيطة بالموقع.
في هذا الدليل، نستعرض أنواع أبواب الجراجات الأوتوماتيكية الأكثر استخداماً، ونوضح الفروق بين أبواب الرول شتر والأبواب المنزلقة والمفصلية من حيث آلية الحركة، والخامات، ومتطلبات المساحة، والاستخدامات المناسبة. كما نوضح كيفية اختيار النظام الأنسب وفقاً لطبيعة المشروع في مصر.

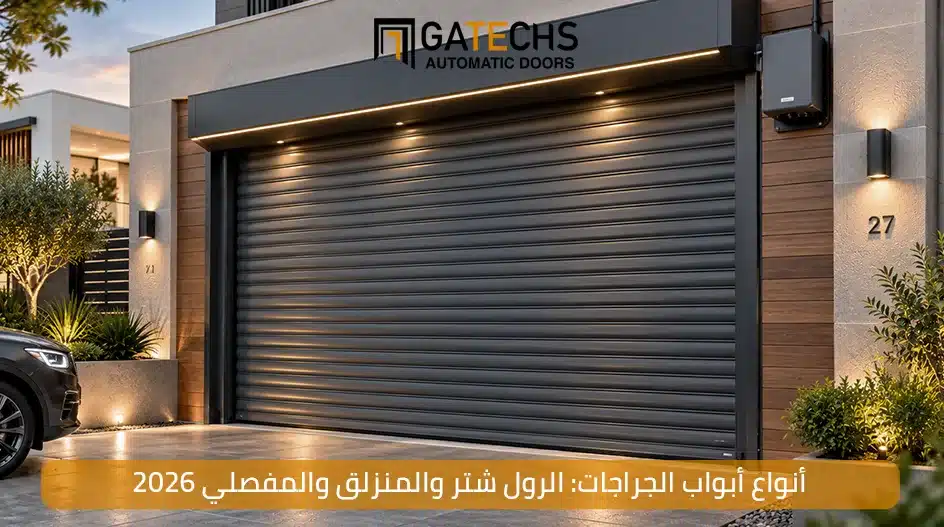

ما هي الأنواع الرئيسية لأبواب وبوابات الجراجات؟
تنقسم أنظمة غلق وتأمين الجراجات ميكانيكياً إلى ثلاثة أنماط هندسية رئيسية تختلف في مسار الفتح وآلية التخزين:
- أبواب الجراجات الرول شتر: ستائر معدنية مرنة تلتف رأسياً حول محور دوران علوي وتستقر داخل صندوق تجميع مدمج.
- أبواب الجراجات المنزلقة(Sliding Gates): ضلف صلبة تتحرك خطياً في اتجاه أفقي موازٍ للجدار أو السور الخارجي.
- بوابات الجراجات المفصلية (Swing Gates): ضلفة واحدة أو ضلفتان تفتحان بحركة دورانية حول مفصلات مثبتة على الأعمدة الجانبية.
جدول مقارنة شامل بين أنواع أبواب وبوابات الجراجات
| نوع النظام | آلية الحركة والتخزين | الخامات المعتمدة | كفاءة العزل الحراري والصوتي | متطلبات المساحة والخلوص | أفضل استخدام معماري |
|---|---|---|---|---|---|
| باب جراج رول شتر | التفاف رأسي حول عمود علوي | ألومنيوم محقون بالفوم / صاج مجلفن | متوسط إلى جيد | خلوص علوي لصندوق التجميع فقط | الأسقف المنخفضة، المخازن، والمحلات |
| باب جراج منزلق (سحاب) | إزاحة أفقية خطية على مسار جانبي | حديد كريتال / قطاعات صلب / ألومنيوم | غير مخصص للعزل (بوابة سور) | مسار ارتداد جانبي حر يعادل عرض الباب | أسوار الفلل، المجمعات السكنية، والمصانع |
| باب جراج مفصلي | دوران قوسي حول مفصلات جانبية | حديد مشغول / قطاعات صلب مفرغة | غير مخصص للعزل (بوابة سور) | مساحة دوران أمامية أو خلفية مفتوحة | مداخل القصور والواجهات الكلاسيكية |
أنواع أبواب الجراجات الأوتوماتيكية
تتكامل هذه الأنماط الميكانيكية مع أنظمة أبواب الجراجات الأوتوماتيكية المعتمدة لدى شركة جاتكس لتأمين التشغيل السلس، وتتحدد خصائصها كالتالي:

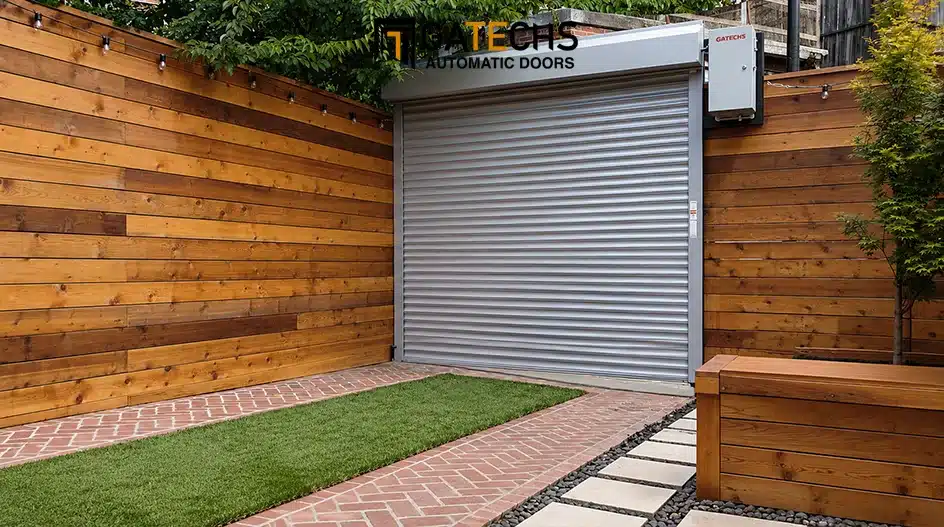

باب جراج رول شتر
يتكون باب الجراج الشتر من شرائح معدنية أفقية مترابطة بحواف مفصلية مرنة، تلتف وتتجمع حول محور دوران أسطواني أعلى الفتحة.
- الميزة الإنشائية: لا يشغل مسارًا أفقيًا أسفل سقف الجراج عند الفتح، مما يجعله الخيار الأمثل عند وجود تمديدات تكييف أو إضاءة منخفضة.
- تطبيقات الاستخدام: جراجات المنازل ذات الارتفاعات المحدودة، والمنشآت التجارية، والمستودعات السريعة.

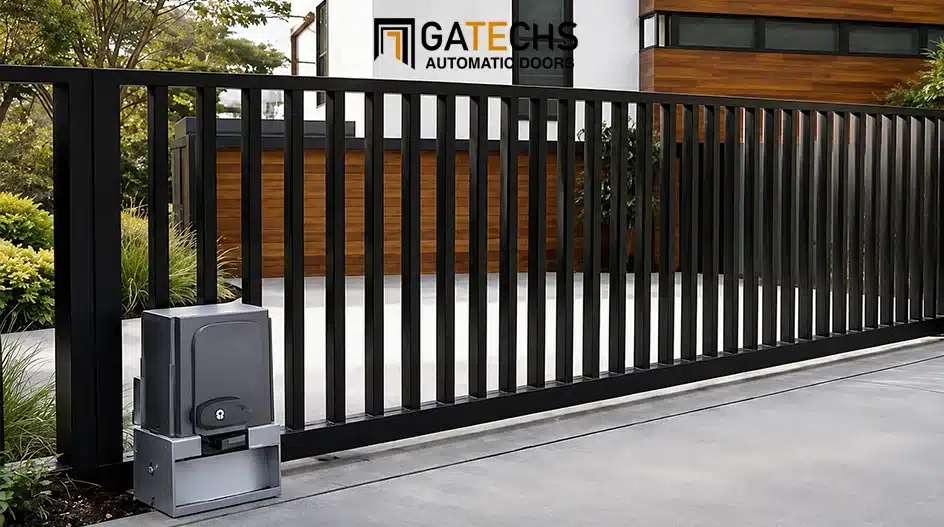

بوابات الجراجات المنزلقة
تتحرك البوابة أفقياً على مسار أرضي موجه أو بنظام معلق (Cantilever) خالٍ من العوائق الأرضية.
- الميزة الإنشائية: استيعاب الفتحات العريضة والأوزان الثقيلة وثبات ميكانيكي مرتفع دون استهلاك مساحة المناورة داخل الحوش.
- تطبيقات الاستخدام: المداخل الخارجية للمجمعات السكنية (الكمبوندات)، والمصانع، والفلل ذات الارتداد الجانبي الكافي.

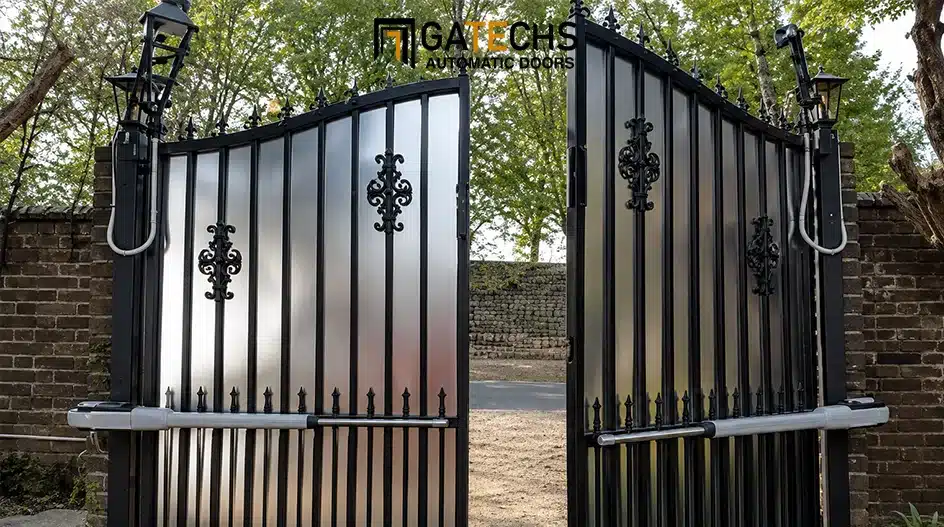

بوابات الجراجات المفصلية
يعتمد باب الجراج المفصلي على درفة واحدة أو درفتين تدوران حول مفصلات مثبتة على أعمدة جانبية وتفتحان بزاوية تتراوح بين 90 إلى 110 درجات.
- الميزة الإنشائية: بساطة التصميم وملاءمتها للمداخل ذات الطابع المعماري الكلاسيكي مع سهولة الأتمتة بالأذرع الميكانيكية أو الهيدروليكية.
- تطبيقات الاستخدام: مداخل الفلل والقصور التي تتوفر أمامها ساحة دوران مفتوحة خالية من العوائق.
خامات تصنيع أبواب الجراجات في مصر وخصائصها
تحدد خامة الشريحة مدى متانة الباب، ومقاومته للتآكل، وكفاءته في العزل البيئي:
- الصاج المجلفن (Galvanized Steel): يُعد باب جراج صاج مجلفن الخيار القياسي للأمان ومقاومة الصدمات ومحاولات الاقتحام، ويُطلى حرارياً بطبقات إلكتروستاتيكية لمقاومة الصدأ في الجراجات والمخازن.
- الألومنيوم المحقون بالفوم: يجمع بين خفة الوزن ومقاومة التآكل والرطوبة، مما يجعله الخيار الموصى به للمناطق الساحلية وجراجات الفلل السكنية.
للاطلاع على تفاصيل تسعير المواد وتأثير الخامة على التكلفة الإجمالية، راجع دليل تكلفة المتر لكل نوع باب جراج.
مقاومة الرياح والاشتراطات الإنشائية
ييمكن تقييم مقاومة أبواب الجراجات لضغط الرياح وفق المواصفات والمعايير الفنية المناسبة لنوع الباب وتصميمه ومتطلبات الموقع. EN 12424، بحسب نوع الباب وتصميمه ومتطلبات الموقع.
- مقاومة ضغط الرياح: تُصمم الشرائح والمجاري الجانبية لتتحمل الأحمال الهوائية وتمنع انبعاج الباب أو خروجه من المسارات في المناطق المفتوحة والواجهات المعرضة للعواصف.
- خلوص الأكتاف الجانبية (Sideroom): مساحات جانبية محددة لتثبيت سكك التوجيه والمحركات ونواقل الحركة بأمان.
- استواء منطقة الحركة: يساعد تجهيز الأرضية والمسار بشكل صحيح على ضمان حركة مستقرة للباب، خاصة في الأنظمة التي تعتمد على مسارات أرضية.
المحركات المتوافقة مع كل نوع من أبواب الجراجات
يرتبط كل نظام ميكانيكي بفئة محركات مخصصة تضمن الأداء المتوازن وعزم الدوران المناسب:
- محركات السنتر والتيوبلار (Center & Tubular Motors): لأبواب الرول شتر السكنية والتجارية الخفيفة، وتثبت داخل عمود الدوران أو وسطه.
- محركات التروس والجريدة المسننة (Rack & Pinion): محركات أرضية قوية لإدارة بوابات المداخل السحاب بمختلف أوزانها.
- محركات الأذرع الكهروميكانيكية والهيدروليكية: تُثبت على الأعمدة الجانبية لتشغيل بوابات المداخل المفصلية.
لمعرفة المواصفات الفنية للمحركات الإيطالية والأوروبية المعتمدة، راجع دليل المحركات المتوافقة مع كل باب.
كيف تختار باب الجراج الأنسب لموقعك؟
- المدن الجديدة والمناطق الصحراوية (القاهرة الجديدة، 6 أكتوبر، الشيخ زايد، العاصمة الإدارية):
يُفضل اعتمادأبواب الرول شتر الألومنيوم المحقون بالفوم المزودة بإطارات وفرش مانع لتسرب الأتربة والرمال وحرارة الشمس. - المناطق الساحلية (الإسكندرية، الساحل الشمالي، البحر الأحمر):
يُوصى باستخدام شرائح الألومنيوم المعالجة حرارياً بدهانات البوليستر لمقاومة التآكل الملحي والرطوبة المرتفعة. - المنشآت التجارية والمخازن ذات التشغيل المكثف:
يُعد باب الرول شتر المصنوع من الصاج المجلفن أو البوابات السحاب الخيار الأنسب لتحمل الاستخدام اليومي المتكرر وتوفير الحماية الميكانيكية.
استشارة فنية ومعاينة هندسية من جاتكس
يتطلب تحديد النظام المناسب معاينة إنشائية دقيقة لقياس أبعاد الفتحة، وفحص استواء الجدران والأرضيات، والتأكد من توافر مساحات الخلوص اللازمة للحركة.
يقدم الفريق الهندسي لشركة جاتكس خدمات المعاينة الميدانية ورفع المقاسات بدقة لمساعدتك في اختيار النظام والخامة المناسبة لاحتياجات مشروعك، مع ضمان توريد وتركيب معتمد بمحركات أصلية وضمان شامل.
أهم الأسئلة حول أنواع أبواب الجراجات الأتوماتيكية
ما هو الفرق الجوهري بين باب الرول شتر والباب القطاعي؟
باختصار، يلتف باب الرول شتر رأسياً داخل صندوق علوي لتوفير مساحة السقف بالكامل، بينما ينزلق الباب القطاعي بمحاذاة السقف الداخلي ليمنح مستويات أعلى من العزل الحراري والصوتي وتناسق المظهر المعماري.
ما هي أفضل خامة لباب جراج في المناطق الساحلية؟
تُعد شرائح الألومنيوم المعالجة إلكتروستاتيكياً الخيار الأنسب للمناطق الساحلية، نظراً لمقاومتها العالية للتآكل والصدأ الناتج عن الرطوبة والأملاح مقارنة بالمعادن غير المعالجة.
هل يمكن أتمتة باب أو بوابة جراج يدوية قائمة؟
نعم؛ يمكن تركيب محركات أوتوماتيكية مناسبة على الأبواب والبوابات القائمة (سواء كانت رول شتر، سحاب، أو مفصلي) بعد فحص اتزان الحركة الميكانيكية وسلامة المسارات والمفصلات.
هل تتوفر حلول لتشغيل الأبواب الأوتوماتيكية عند انقطاع الكهرباء؟
نعم؛ تُزود كافة الأنظمة المعتمدة بمقابض تحرير يدوية تتيح فصل المحرك وفتح الباب يدوياً بسهولة، مع إمكانية إضافة بطاريات طوارئ احتياطية (UPS) لتشغيل الباب آلياً أثناء الانقطاع.
ما أفضل نوع باب جراج للفيلا السكنية؟
يعتمد اختيار أفضل باب جراج للفيلا على مساحة المدخل والخلوص المتاح وطريقة الفتح المطلوبة. يناسب الرول شتر المداخل التي تتطلب استغلالًا جيدًا للمساحة الرأسية، بينما يناسب الباب المنزلق المواقع التي يتوفر بها ارتداد جانبي، ويُستخدم الباب المفصلي عندما تتوفر مساحة كافية لحركة الضلف أمام المدخل أو خلفه.
